Verschieben Sie die Spalte nach rechts oder links weiter, um die Tabelle noch näher zu sehen!

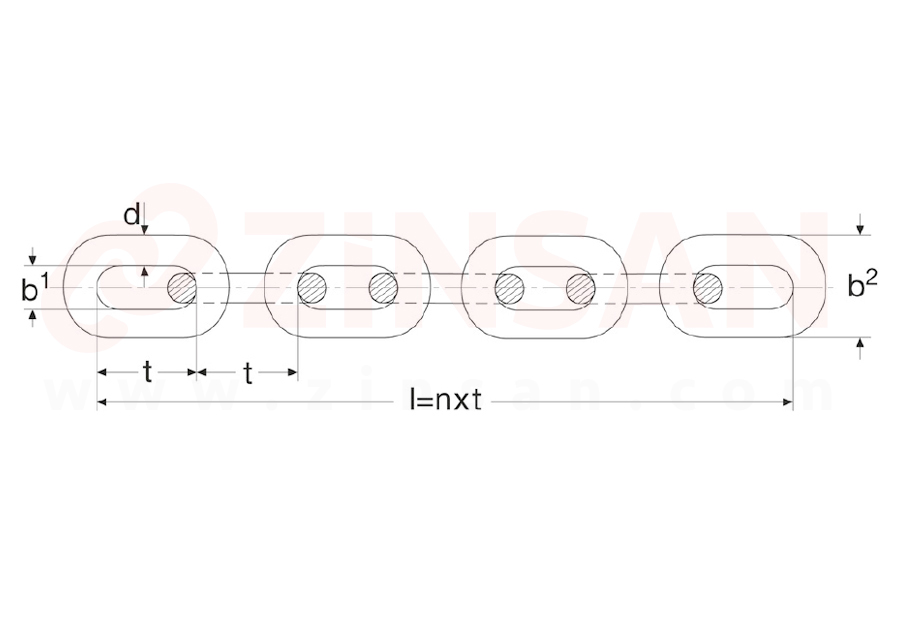

| Produktkode | d (mm) | Toleranz(mm) | t (mm) | Toleranz(mm) | b1 min. (mm) | b2 max. (mm) | Gewicht kg/100 m | Arbeitsbelastung (kg) | Prüflast (kn) | L Lastbrechung (kn) |
Biegetest (f min.)
|
| A1 | 5 | ± 0,2 | 18,5 | +0,4/-0,2 | 6,2 | 16,5 | 50 | 320 | 8 | 12,5 | 4 |
| A2 | 6 | ± 0,2 | 18,5 | +0,4/-0,2 | 6,5 | 19,5 | 80 | 400 | 10 | 16 | 5 |
| A3 | 7 | ± 0,3 | 22 | +0,4/-0,2 | 6,5 | 23,4 | 110 | 630 | 16 | 25 | 6 |
| A4 | 8 | ± 0,3 | 24 | +0,4/-0,2 | 10 | 26 | 140 | 800 | 20 | 32 | 7 |
| A5 | 9 | ± 0,3 | 27 | +0,4/-0,2 | 11 | 29 | 150 | 1000 | 24 | 35 | 8 |
| A6 | 10 | ± 0,4 | 28 | 0,5/-0,3 | 12,7 | 32,5 | 230 | 1250 | 32 | 50 | 8 |
| A7 | 12 | ± 0,5 | 36 | +0,6/-0,3 | 17 | 41 | 300 | 1500 | 40 | 65 | 10 |
| A8 | 13 | ± 0,5 | 36 | +0,6/-0,3 | 17 | 43 | 390 | 2000 | 50 | 80 | 11 |
| A9 | 14 | ± 0,5 | 41 | +0,6/-0,3 | 21 | 48,5 | 450 | 2500 | 60 | 90 | 12 |
| A10 | 16 | ± 0,6 | 45 | +0,8/-0,4 | 23,5 | 55 | 580 | 3200 | 80 | 125 | 13 |
